直管壓力平衡波紋補償器(BZYP型)是一種用于補償系統中的軸向位移,內壓推力自身平衡的工具。直管壓力平衡波紋管補償器(BZYP型)可用于不宜設置固定支架的高物位直管線或大直徑管線中。
直管壓力平衡型波紋補償器是由中間的一個平衡波紋管、兩端各一個工作波紋管(共兩個)及其它連接件組成,其主要特點是能夠自身平衡和吸收掉壓力推力,對管道不會產生額外的載荷。適用于不易設置主固定支架的管線,使用直管壓力平衡型波紋補償器只需在關系中設置中間固定支架即可,此類型波紋補償器只能吸收軸向位移,不能吸收收橫向位移。
直管壓力平衡型波紋補償器有兩種形式,一種是用外部拉桿連接平衡波紋管與工作波紋管達到平衡效果,另一種是用內部舌管連接平衡波紋管與工作波紋管實現平衡。這兩種形式需要根據管系的具體情況來定,選擇方法將會在日后的常見問題欄目中進行講解。

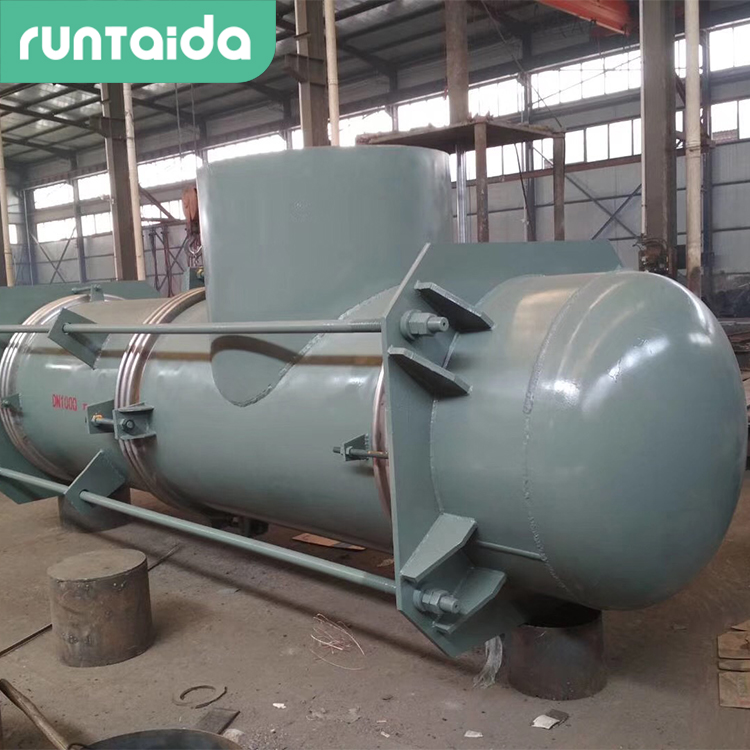

曲管壓力平衡波紋補償器(BQYP)是安裝在管道的拐彎處或與設備連接的空間的管道上的設備,常用于泵、壓縮機、汽輪機及其他對載荷敏感的管道系統。
曲管壓力平衡波紋補償器安裝在管道的拐彎出或設備相連的空間管道上。它能補償軸向位移、橫向位移,而不會對管道系統或其他設備產生內壓推力。能吸振降噪,保證設備穩定運行。曲管壓力平衡型波紋補償器是按照GB/T12777-2008國家標準,使用計算機專業波紋管計算軟件優化而成,此類補償器由于特殊的制造工藝和工作原理,可以適用于石油石化、鋼鐵、熱電等行業,安裝在整個管系的拐角處或與設備相連接的空間管道上。它能補償軸向位移、橫向位移,由于其自身能平衡內壓推力而不會對整個關系或是設備產生額外的載荷;曲管壓力平衡型波紋補償器的大拉桿,是承受壓力的結構件,當補償器發生橫向位移時,大拉桿相對于端板會有一定的偏移,使用時需要將螺母擰到位又要避免擰的過緊阻礙補償器正常運動;曲管壓力平衡型波紋補償器如需要布置內襯導流筒,則訂貨時要提供介質的運動方向,以便確定導流筒的方向;曲管壓力平衡型波紋補償器上的小拉桿是運輸件,不可作為承受壓力的構件,補償器安裝完畢后必須拆除
直管壓力平衡型波紋補償器是由中間的一個平衡波紋管、兩端各一個工作波紋管(共兩個)及其它連接件組成,其主要特點是能夠自身平衡和吸收掉壓力推力,對管道不會產生額外的載荷。適用于不易設置主固定支架的管線,使用直管壓力平衡型波紋補償器只需在關系中設置中間固定支架即可,此類型波紋補償器只能吸收軸向位移,不能吸收收橫向位移。
直管壓力平衡型波紋補償器有兩種形式,一種是用外部拉桿連接平衡波紋管與工作波紋管達到平衡效果,另一種是用內部舌管連接平衡波紋管與工作波紋管實現平衡。這兩種形式需要根據管系的具體情況來定,選擇方法將會在日后的常見問題欄目中進行講解。
曲管壓力平衡波紋補償器(BQYP)是安裝在管道的拐彎處或與設備連接的空間的管道上的設備,常用于泵、壓縮機、汽輪機及其他對載荷敏感的管道系統。
曲管壓力平衡波紋補償器安裝在管道的拐彎出或設備相連的空間管道上。它能補償軸向位移、橫向位移,而不會對管道系統或其他設備產生內壓推力。能吸振降噪,保證設備穩定運行。曲管壓力平衡型波紋補償器是按照GB/T12777-2008國家標準,使用計算機專業波紋管計算軟件優化而成,此類補償器由于特殊的制造工藝和工作原理,可以適用于石油石化、鋼鐵、熱電等行業,安裝在整個管系的拐角處或與設備相連接的空間管道上。它能補償軸向位移、橫向位移,由于其自身能平衡內壓推力而不會對整個關系或是設備產生額外的載荷;曲管壓力平衡型波紋補償器的大拉桿,是承受壓力的結構件,當補償器發生橫向位移時,大拉桿相對于端板會有一定的偏移,使用時需要將螺母擰到位又要避免擰的過緊阻礙補償器正常運動;曲管壓力平衡型波紋補償器如需要布置內襯導流筒,則訂貨時要提供介質的運動方向,以便確定導流筒的方向;曲管壓力平衡型波紋補償器上的小拉桿是運輸件,不可作為承受壓力的構件,補償器安裝完畢后必須拆除
