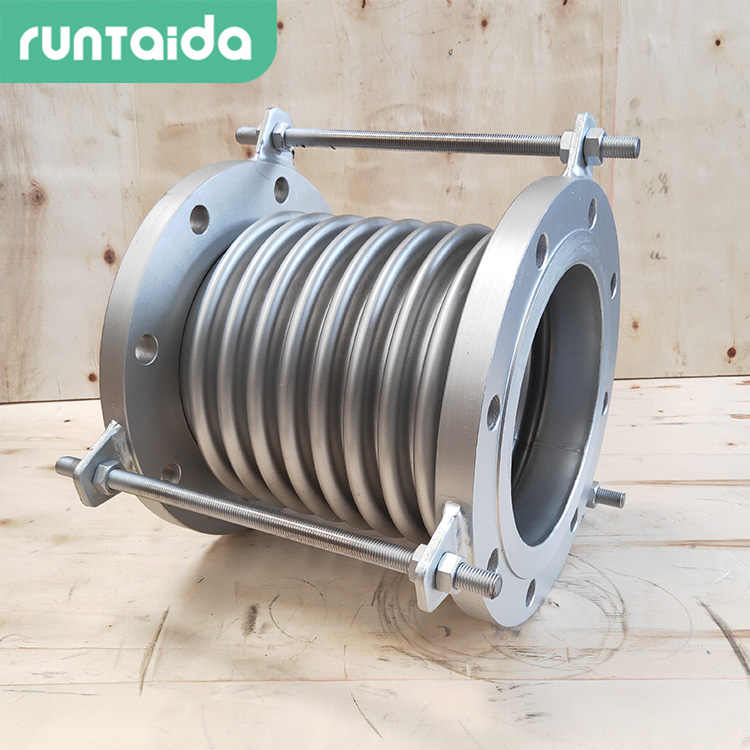

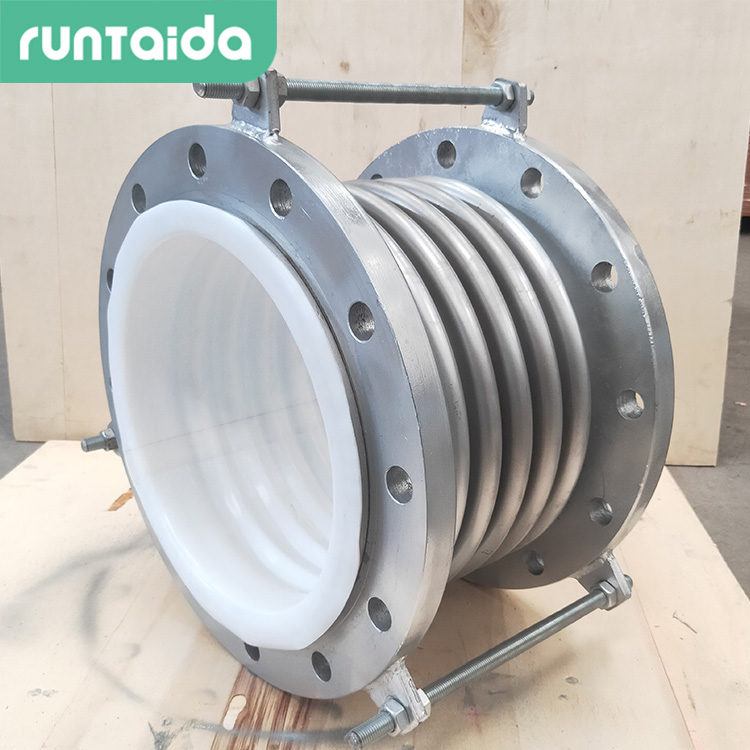

波紋補償器,習慣上也叫膨脹節,或伸縮節。由構成其工作主體的波紋管(一種彈性元件)和端管、支架、法蘭、導管等附件組成。主要用在各種管道中,它能夠補償管道的熱位移,機械變形和吸收各種機械振動,起到降低管道變形應力和提高管道使用壽命的作用。波紋補償器連接方式分為法蘭連接和焊接兩種。直埋管道補償器一般采用焊接方式(地溝安裝除外)。
工作原理
波紋補償器是用以利用波紋補償器的彈性元件的有效伸縮變形來吸收管線、導管或容器由熱脹冷縮等原因而產生的尺寸變化的一種補償裝置,屬于一種補償元件??蓪?duì)軸向,橫向,和角向位移的的吸收。
檢測
由于不同類型的波紋補償器補償形式不同,主要有軸向、橫向、角向以及組合補償方式。對同時存在多種位移的波紋補償器,要對其各種位移進行合成,求出總等效軸向位移,檢測是對總等效軸向位移而言。也就是說,波紋補償器公稱位移的檢測是對總等效軸向位移檢測。
通用類波紋管的公稱位移,實際上就是波紋管給定的名義位移變形的能力。對于用波紋管制成的膨脹節(補償器)、補償器而言,通常稱為補償量,反映了波紋管吸收系統位移的能力,表示在一定條件下,產品所具有的zui大的補償能力。波紋管在正常工作時,要吸收系統位移而產生位移變形,同時還要保證一定次數的正常安全工作位移循環次數。因此波紋管在設計時,根據每一個波可以承受的位移大小,設計有一定的波紋數,當每個波都在均勻地承受位移載荷,沒有局部超負荷時,波紋管可以正常的工作。設計合理時,可以保證一定的設計工作位移循環壽命次數。在JB/T 6169-92“金屬波紋管”標準中,對此項性能的檢測做出了規
定。
安裝使用
1、補償器在安裝前應先檢查其型號、規格及管道配置情況,必須符合設計要求。
2、對帶內套筒的補償器應注意使內套筒子的方向與介質流動方向一致,鉸鏈型補償器的鉸鏈轉動平面應與位移轉動平面一致。
3、需要進行“冷緊”的補償器,預變形所用的輔助構件應在管路安裝完畢后方可拆除。
4、嚴禁用波紋補償器變形的方法來調整管道的安裝超差,以免影響補償器的正常功能、降低使用壽命及增加管系、設備、支承構件的載荷。
5、安裝過程中,不允許焊渣飛濺到波殼表面,不允許波殼受到其它機械損傷。
6、管系安裝完畢后,應盡快拆除波紋補償器上用作安裝運輸?shù)狞S色輔助定位構件及緊固件,并按設計要求將限位裝置調到規定位置,使管系在環境條件下有充分的補償能力。
7、補償器所有活動元件不得被外部構件卡死或限制其活動范圍,應保證各活動部位的正常動作。
8、水壓試驗時,應對裝有補償器管路端部的次固定管架進行加固,使管路不發生移動或轉動。對用于氣體介質的補償器及其連接管路,要注意充水時是否需要增設臨時支架。水壓試驗用水清洗液的96氯離子含量不超過25PPM。
9、水壓試驗結束后,應盡快排波殼中的積水,并迅速將波殼內表面吹干。
